真空装置
真空装置は、真空バルブ及び真空チルベントの性能を十分に引き出すよう設計されています。
CVC2シリーズは完全に独立した真空吸引経路を2系統搭載しております。
真空バルブ1系統(メンテナンス用1系統)又は、真空チルベント2系統を接続可能です。

DIEVS Series
ホットチャンバー用

| 型式/ 適用ダイカストマシン |
重量 | 外形寸法 | タンク容量 |
|---|---|---|---|
DIEVS40-CVE 50tまで対応 |
約82kg | W470×D510×H1339 | 40L |
DIEVS60-CVE 100tまで対応 |
約95kg | W470×D540×H1386 | 60L |
| 型式/ 適用ダイカストマシン |
駆動電圧 | 制御電圧 | 常用真空度 | 真空発生方式 | エアー |
|---|---|---|---|---|---|
DIEVS40-CVE 50tまで対応 |
AC100~AC220V単相 | DC24V | -75 kPa | 真空エジェクタ | 0.5MPa以上265L/min |
DIEVS60-CVE 100tまで対応 |
AC100~AC220V単相 | DC24V | -75 kPa | 真空エジェクタ | 0.5MPa以上265L/min |
| 型式/ 適用ダイカストマシン |
仕様一覧 | 消耗品一覧 | 3D model |
|---|---|---|---|
DIEVS40-CVE 50tまで対応 |
仕様一覧(PDFが開きます) | 消耗品一覧(PDFが開きます) | DIEVS40-CVE(別タブで開きます) |
DIEVS60-CVE 100tまで対応 |
仕様一覧(PDFが開きます) | 消耗品一覧(PDFが開きます) | DIEVS60-CVE(別タブで開きます) |
コールドチャンバー用

| 型式/ 適用ダイカストマシン |
重量 | 外形寸法 | タンク容量 |
|---|---|---|---|

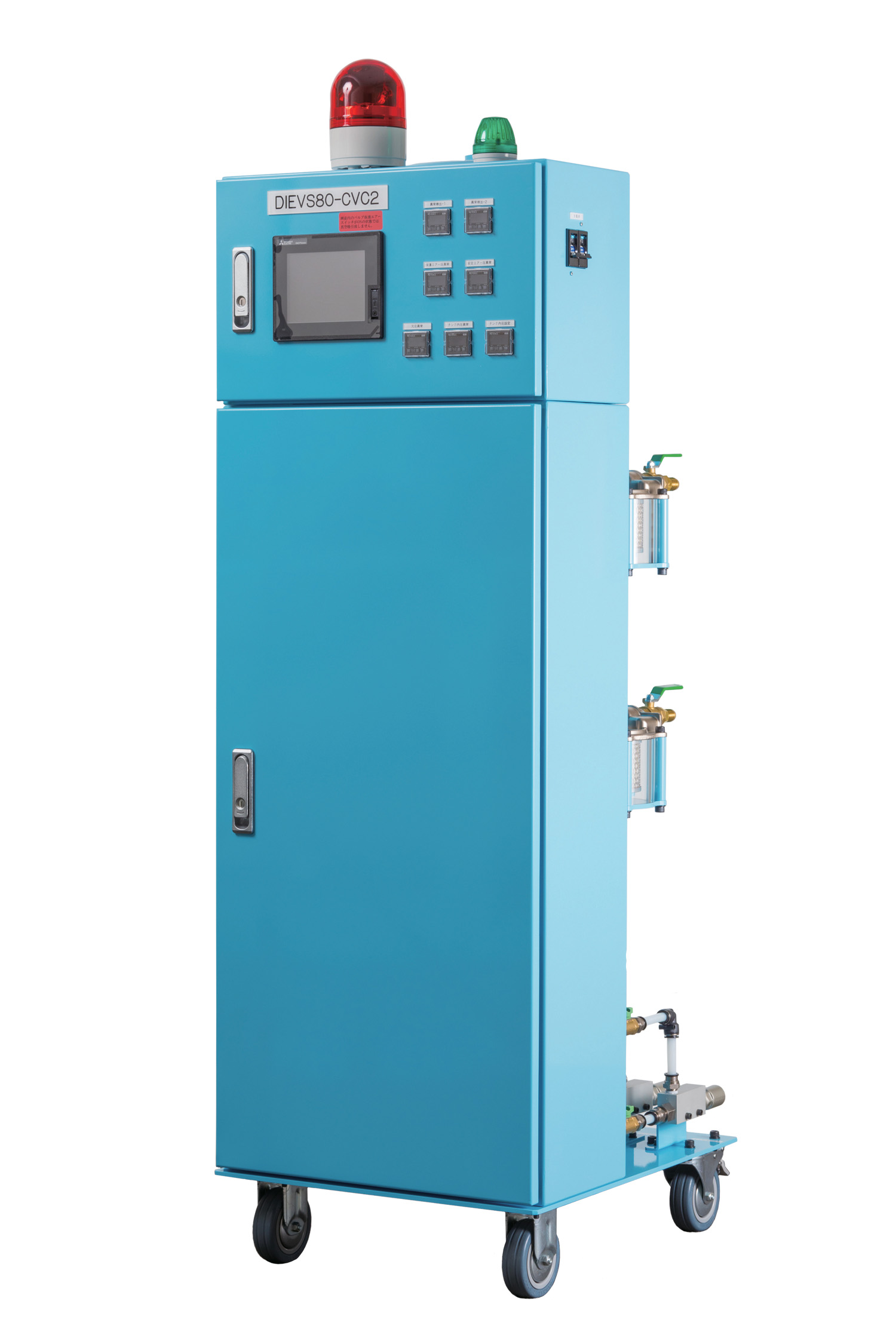

DIEVS80-CVC2 350tまで対応 |
約111kg | W485×D572.5×H1574 | 80L |

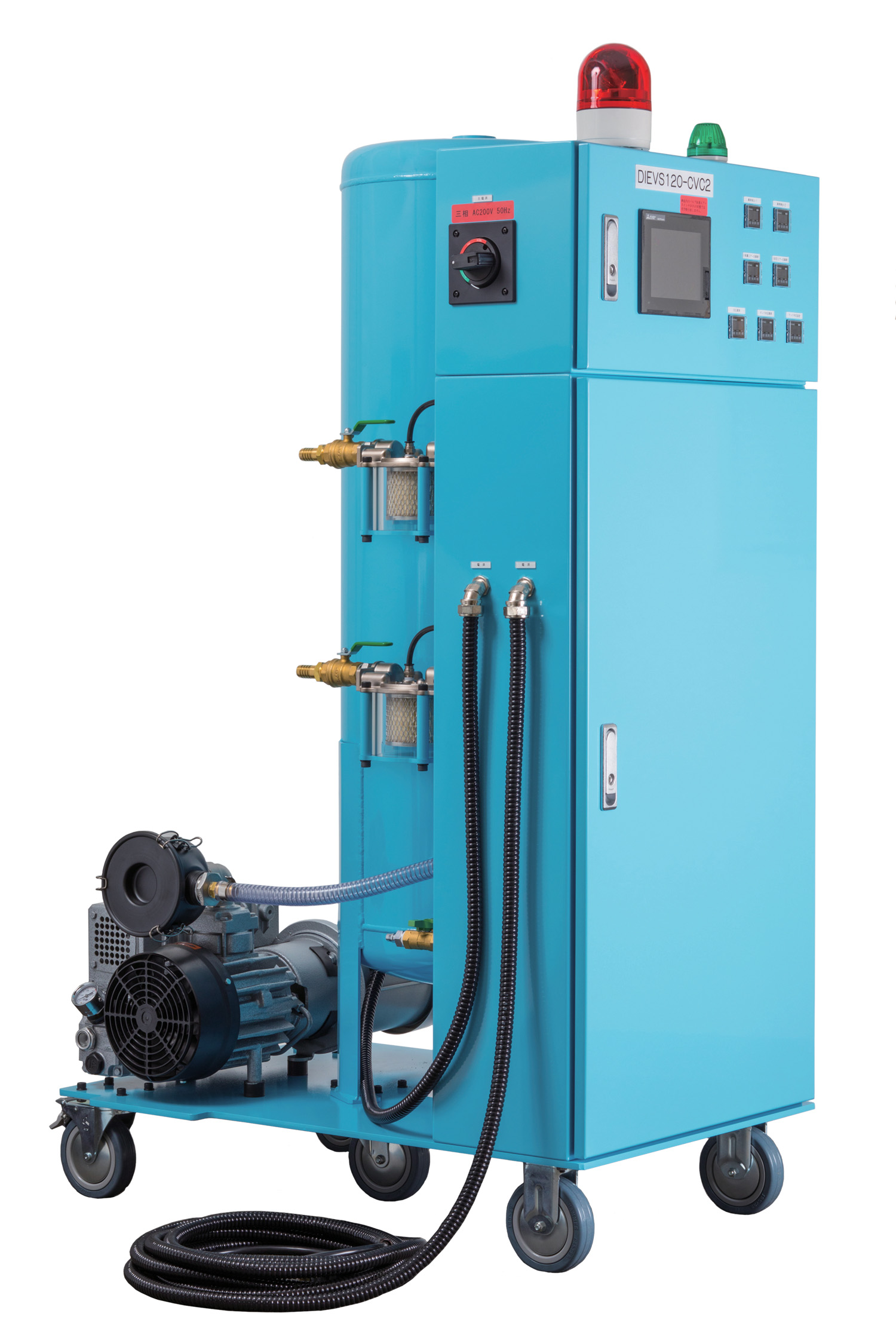

DIEVS120-CVC2 500tまで対応 |
約202kg | W640×D912.5×H1602 | 120L |
DIEVS200-CVC2 1250tまで対応 |
約241kg | W652×D1125×H1607 | 200L |
DIEVS300-CVC2 2500tまで対応 |
約283.5kg | W680×D1245×H1706 | 300L |
DIEVS500-CVC2 3500tまで対応 |
約320kg | W815×D1400×H1840 | 500L |
| 型式/ 適用ダイカストマシン |
駆動電圧 | 制御電圧 | 常用真空度 | 真空発生方式 | エアー |
|---|---|---|---|---|---|
DIEVS80-CVC2 350tまで対応 |
AC100~AC220V単相 | DC24V | -75 kPa | 真空ジェクタ | 0.5MPa以上180L/min |
DIEVS120-CVC2 500tまで対応 |
AC190V~AC460V 三相 | DC24V | -90 kPa | 真空ポンプ | 0.4 MPa以上 |
DIEVS200-CVC2 1250tまで対応 |
AC190V~AC460V 三相 | DC24V | -90 kPa | 真空ポンプ | 0.5Mpa 以上 |
DIEVS300-CVC2 2500tまで対応 |
AC190V~AC460V 三相 | DC24V | -90 kPa | 真空ポンプ | 0.5Mpa 以上 |
DIEVS500-CVC2 3500tまで対応 |
AC190V~AC460V 三相 | DC24V | -90 kPa | 真空ポンプ | 0.5Mpa 以上 |
| 型式/ 適用ダイカストマシン |
仕様一覧 | 消耗品一覧 | 3D model |
|---|---|---|---|
DIEVS80-CVC2 350tまで対応 |
仕様一覧(PDFが開きます) | 消耗品一覧(PDFが開きます) | DIEVS80-CVC2(別タブで開きます) |
DIEVS120-CVC2 500tまで対応 |
仕様一覧(PDFが開きます) | 消耗品一覧(PDFが開きます) | |
DIEVS200-CVC2 1250tまで対応 |
仕様一覧(PDFが開きます) | 消耗品一覧(PDFが開きます) | DIEVS200-CVC2(別タブで開きます) |
DIEVS300-CVC2 2500tまで対応 |
仕様一覧(PDFが開きます) | 消耗品一覧(PDFが開きます) | |
DIEVS500-CVC2 3500tまで対応 |
仕様一覧(PDFが開きます) | 消耗品一覧(PDFが開きます) |
Attention
取扱上の注意
入出力信号仕様(共通)
弊社では、ダイカストマシンと真空装置を連動させる信号をお客様にて取得して頂くよう、お願いしております。
下記書類を参照頂きダイカストメーカー様とご相談下さい。
真空装置の使用環境に関して
弊社では、真空装置の接続形態及び長さ等の使用環境をご提示頂くようお願いしております。この情報は納入時の付属品を決める為にのみ使用されますのでご協力をお願い致します。
真空装置の型式決定後、ご注文いただきますと製作に必要な項目をまとめました“環境調査書”を送付させていただきます。
お手数では御座いますが、書類に必要事項をご記入頂き返送をお願いいたします。
下記書類は記入例です。
試験運用時の確認事項
ご利用いただく際のチェックポイントをまとめております。
安全にご利用いただくため、事前のご確認をお願いいたします。
