チルベント
CVVシリーズは、特許を取得した独自の突起設計で溶湯の冷却を加速し、真空ダイカストに最適なチルベントです。

CVV Series

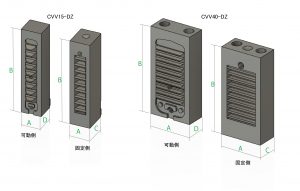

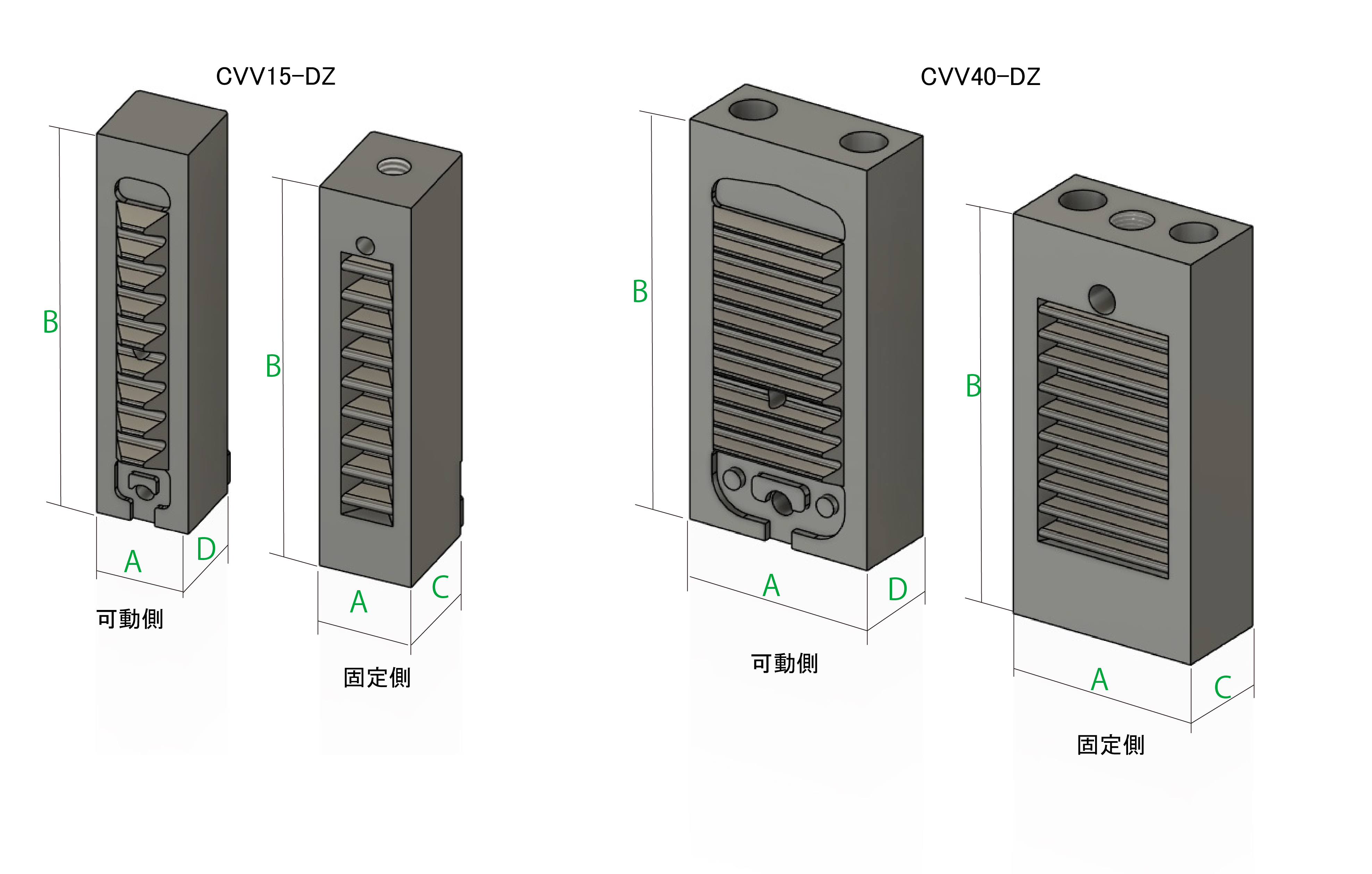

ホットチャンバー用

Feature
- 冷却回路をなくし、よりコンパクトな設計
- 最適な吸引設計
- 最適な押出ピン設計
| 型式/ 適用ダイカストマシン |
外形寸法 (A:幅/B:高さ) |
外形寸法 (C:固定奥行/D:可動奥行) |
|---|---|---|
CVV30-DZ 15tまで対応 |
A:30mm B:68mm |
C:18mm D:14mm |
CVV40-DZ 15tまで対応 |
A:40mm B:83.5mm |
C:20.5mm D:18.5mm |
CVV50-DZ 60tまで対応 |
A:50mm B:83.5mm |
C:20.5mm D:18.5mm |
CVV60-DZ 150tまで対応 |
A:60mm B:85mm |
C:20.5mm D:18.5mm |
| 型式/ 適用ダイカストマシン |
取り付け関係図 |
|---|---|
CVV30-DZ 15tまで対応 |
取り付け関係図(PDFが開きます) |
CVV40-DZ 15tまで対応 |
取り付け関係図(PDFが開きます) |
CVV50-DZ 60tまで対応 |
取り付け関係図(PDFが開きます) |
CVV60-DZ 150tまで対応 |
取り付け関係図(PDFが開きます) |

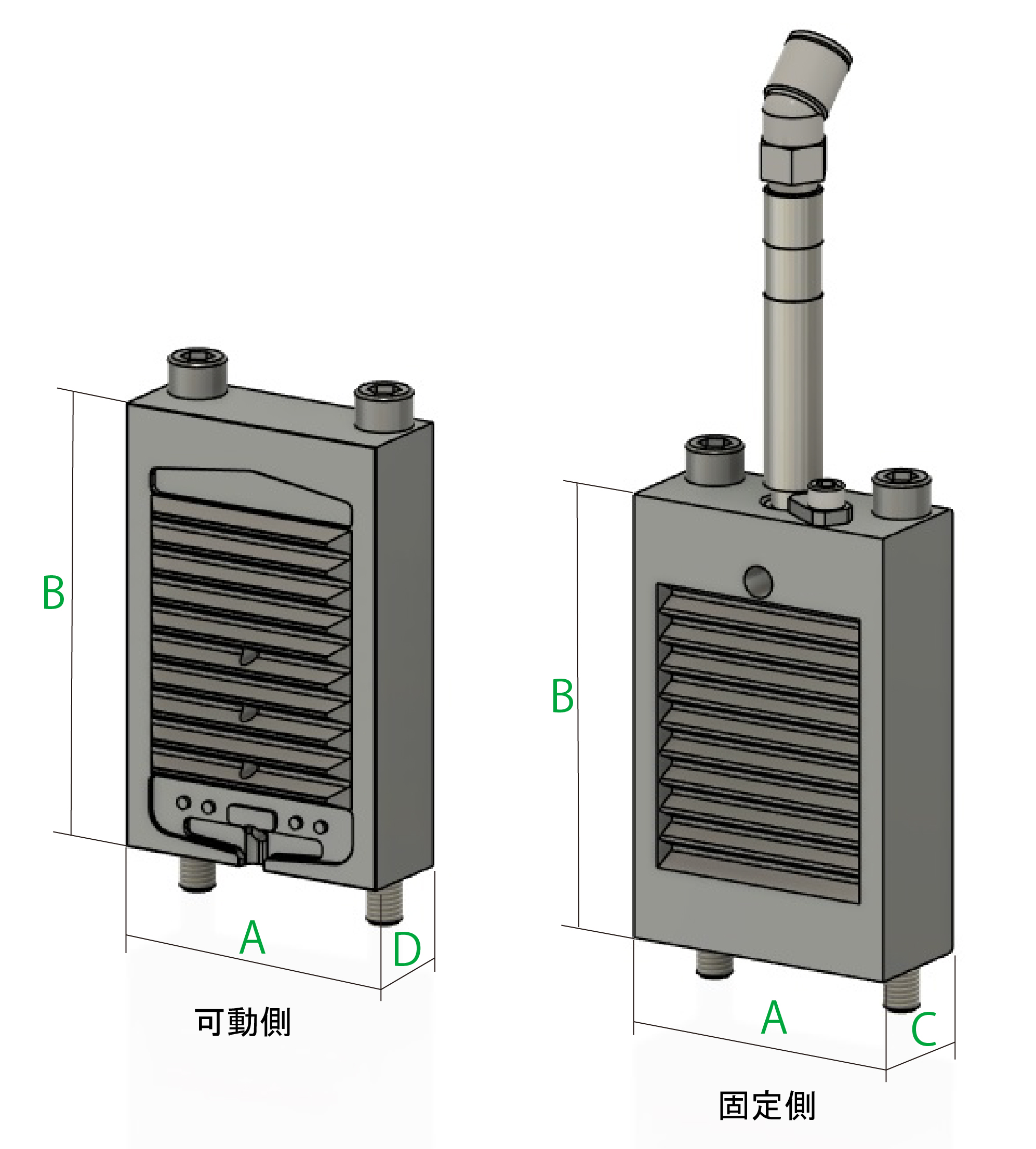

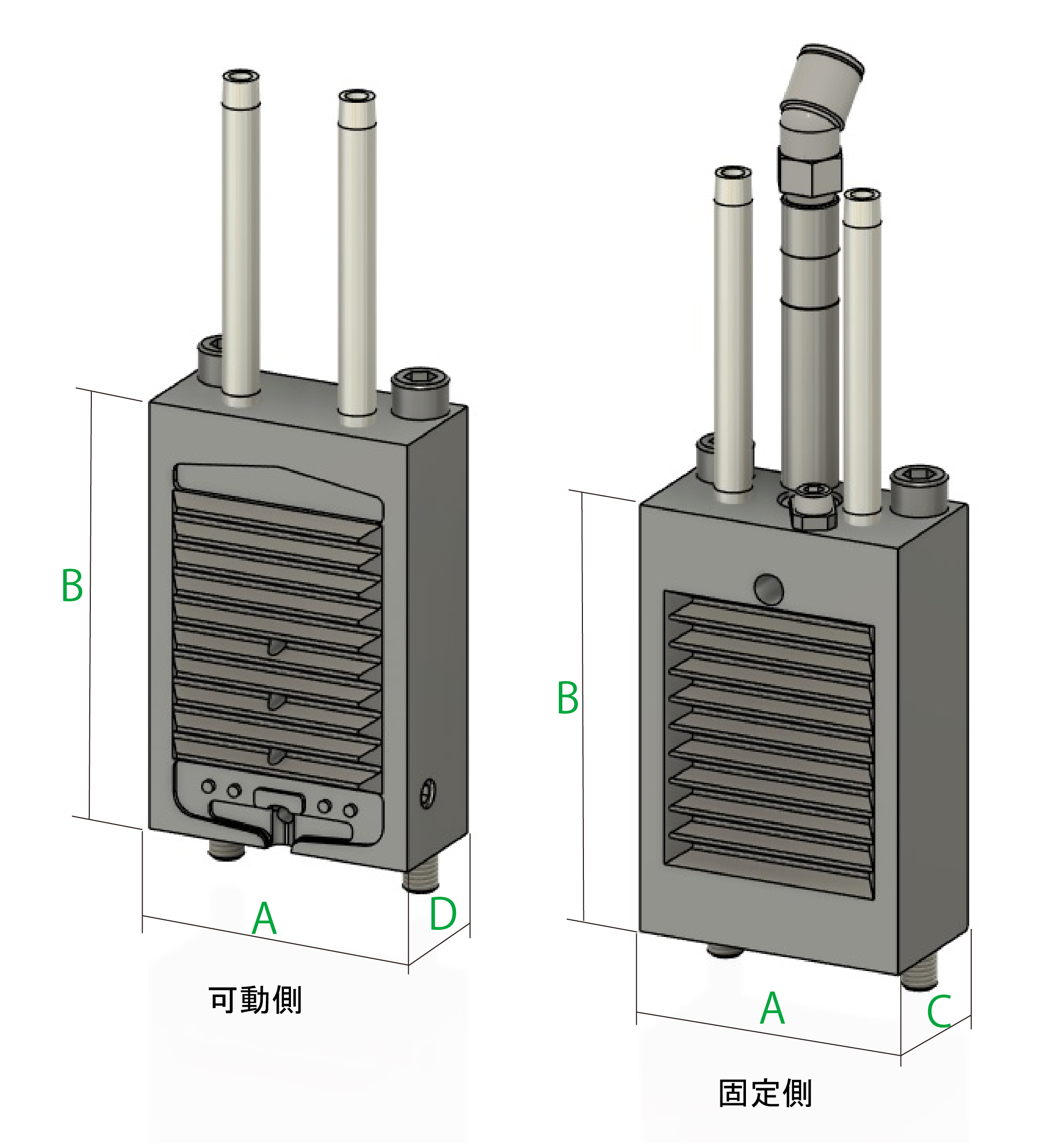

コールドチャンバー用

Feature
- 冷却回路をなくし、よりコンパクトな設計
- 最適な吸引設計
- 最適な押出ピン設計
| 型式/ 適用ダイカストマシン |
外形寸法 (A:幅/B:高さ) |
外形寸法 (C:固定奥行/D:可動奥行) |
|---|---|---|
CVV60-D 250tまで対応 |
A:60mm B:125mm |
C:35mm D:30mm |
CVV80-D 250tまで対応 |
A:80mm B:125mm |
C:35mm D:30mm |
CVV100-D 350tまで対応 |
A:100mm B:125mm |
C:35mm D:30mm |
CVV120-D 500tまで対応 |
A:120mm B:125mm |
C:35mm D:30mm |
| 型式/ 適用ダイカストマシン |
取り付け関係図 |
|---|---|
CVV60-D 250tまで対応 |
取り付け関係図(PDFが開きます) |
CVV80-D 250tまで対応 |
取り付け関係図(PDFが開きます) |
CVV100-D 350tまで対応 |
取り付け関係図(PDFが開きます) |
CVV120-D 500tまで対応 |
取り付け関係図(PDFが開きます) |
※適用ダイカストマシンのトン数はチルベント2個使用時のものです。
取付寸法など詳細は弊社までお問合せください。
